| 品牌：上海埃克斯阀门 | 型号：QB1/P1 | 压力环境：常压 |
| 工作温度：常温 | 形态：其他 | 材质：铸铁、铸钢、不锈钢 |
| 连接形式：螺纹、法兰 | 转速：其他 | 标准：国标 |
| 外形：大型 | 流动方向：单向 | 零部件及配件：无 |
| 驱动方式：自动 | 适用介质：空气 | 类型(通道位置)：直通式 |
| 规格：DN15-DN50mm |

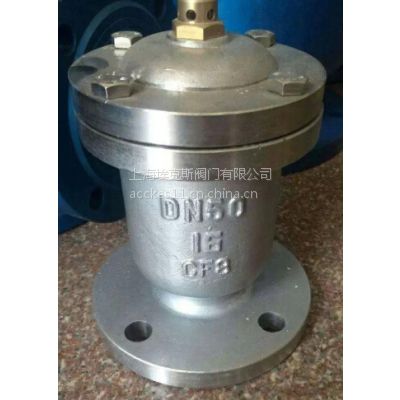

QB1-P1型单口排气阀
一、产品简介：
QB1型单口排气阀用于管道上的点或闭气地方，来排除管内气体来疏通管道使管道在工作中正常运转。阀连接
方式有内螺纹单口排气阀和法兰单口排气阀两种。
二、工作原理：
当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充
满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在
压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随
之，浮球又恢复到原来位置自密封，因此时单口排气阀正常工作中阀门始终是开着的，浮球不断重复上述动作，
空气不断排出。
三、零部件及材质：
| 阀体、阀盖 | 浮球 | 排气口 | 密封圈 | 松紧螺丝 | 工作压力 | 密封压力 | 强度压力 |
| 铸铁/铸钢/不锈钢 | 不锈钢 | 钢H59黄铜 | DingJing橡胶 | A3 | 1.0Mpa | 1.1Mpa | 1.5Mpa |
四、尺寸规格：
| DN（mm） | D | D1 | D2 | Φ | H |
| 15 | 95 | 65 | 45 | 135 | 210 |
| 20 | 105 | 75 | 55 | 135 | 210 |
| 25 | 115 | 85 | 65 | 135 | 210 |
| 40 | 140 | 115 | 80 | 150 | 210 |
| 150 | 160 | 125 | 100 | 150 | 210 |
