| 品牌：上海埃克斯阀门 | 型号：SCAR型 | 压力环境：常压 |
| 工作温度：常温 | 形态：其他 | 材质：铸铁 |
| 连接形式：法兰 | 转速：其他 | 标准：国标 |
| 外形：大型 | 流动方向：单向 | 零部件及配件：无 |
| 驱动方式：自动 | 适用介质：空气 | 类型(通道位置)：直通式 |
| 规格：DN50-DN250mm |

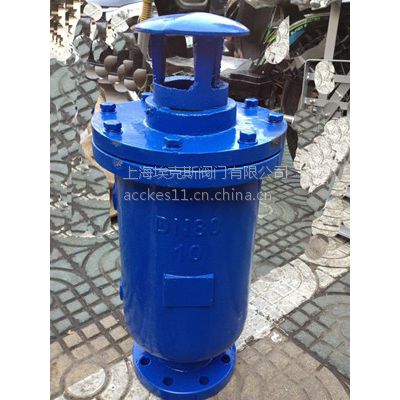

SCAR型污水复合式排气阀
产品简介：
SCAR型污水复合式排气阀是专用污水管道工程的排气阀，与CARX复合式排气阀原理一样，只是结构略作改动，杠杆机构稍有改进（把浮球控制在下部，使污物只能在阀体下部物污不会缠绕上部排气口上，不会影响密封性能。
工作原理：
管内污水在运作时，污水复合式排气阀的活瓣停在定位架下部，进行大量排气， 当空气排完时，污水进入阀内把球浮起，传到活瓣到关闭。管内在运作时会自然产生少量气体会集中到管内上部到相当程度，阀内污水与球随时下降，气从小孔排出。
零部件及材质：
| 名称 | 材质 |
| 阀体 | HT200 |
| 阀盖 | HT200 |
| 浮球 | SUS 304 |
| 杠杆架 | 铸铜ZH59 |
| 杆 | 铸铜ZH59 |
| 塞头 | DingJing橡胶 |
排气量：
| DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 立方米/小时 | 2-88 | 85-352 | 22-904 | 34-1413 | 76-3179 | 135-8831 | 212-8831 | 305-12717 | 415-17309 | 542-22608 |
产品结构：
尺寸参数：
| DN | D | D1 | D2 | D3 | H | Z-Φd |
| 50 | 160 | 125 | 102 | 205 | 495 | 4-18 |
| 80 | 195 | 160 | 135 | 270 | 600 | 4-18 |
| 100 | 215 | 180 | 158 | 285 | 760 | 8-18 |
| 150 | 280 | 240 | 212 | 340 | 860 | 8-22 |
| 200 | 335 | 295 | 268 | 400 | 1010 | 8-22 |
| 250 | 390 | 350 | 319 | 465 | 1210 | 12-22 |
