| 材质：铸铁 | 品牌：上海埃克斯阀门 | 连接形式：法兰 |
| 类型(通道位置)：直通式 | 驱动方式：水力控制 | 介质温度：100℃ |
| 工作压差：其他 | 型号：JM744-1.0型 | 产品别名：JM744X型隔膜式快开排泥阀 |
| 适用范围：水厂 | 流动方向：单向 | 用途：排泥 |
| 适用介质：水 | 压力环境：常压 | 规格：DN80-DN300mm |

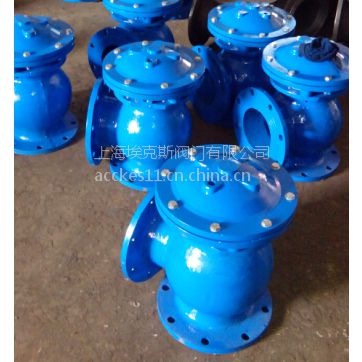

JM744X型隔膜式快开排泥阀
产品简介：
JM744X型隔膜式快开排泥阀，是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。排泥阀由泥龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，英络克牌采用电动或手动二位四通换向阀控制，实现快速排泥。该阀将隔膜代替活塞，无运动摩檫，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。
零部件及材质：
| 零件名称 | 阀体、阀盖 | 膜片压板、阀盘 | 阀杆 | 膜片 |
| 材料 | 铸铁、球墨铸铁、铸钢 | 球墨铸铁、青铜 | 不锈钢 | 尼龙强化橡胶 |
技术参数：
| 公称压力（Mpa） | 壳体（Mpa） | 密封（Mpa） | 液压缸 | 适用温度 | 适用介质 |
| 1.0 | 1.5 | 1.1 | 气、清水 | ≤80℃ | 水、污水 |
| 1.6 | 2.4 | 1.76 | 气、清水 | ≤80℃ | 水、污水 |
结构尺寸：
尺寸规格：
| 公称通径（mm） | H | L | L1 |
| 100 | 370 | 160 | 120 |
| 150 | 440 | 190 | 150 |
| 200 | 530 | 225 | 190 |
| 250 | 615 | 260 | 220 |
| 300 | 785 | 280 | 260 |
| 350 | 880 | 315 | 300 |
| 400 | 970 | 340 | 340 |
